Двухступенчатые модели мотор редукторов выпускаются в различных исполнениях. У них разное межосевое расстояние, другие отличия. Они часто устанавливаются на промышленное, строительное, сельскохозяйственное оборудование. Механизм выполняет задачу по увеличению крутящего момента и уменьшению числа оборотов приводов. Выгодно отремонтировать мотор-редуктор, купить новый можно в компании https://reduktorntc-k.com.ua/produkt/red&m-red/red&m-red.shtm НТЦ Редуктор.
Как правильно разобрать механизм
Чтобы разобрать мотор-редуктор, необходимо выполнить пять основных операций. Механизм нужно снять с места установки, отсоединив его от мотора, приводного вала, открутив болты крепления. Рекомендуется для его разборки использовать слесарный стол. Устройство очищают от загрязнений. Чтобы слить масло, необходимо открутить пробку 17.
На втором этапе выкручивают болты крышки 21. Ее нужно отжать. Это делается при помощи болта 20. Он вкручивается в резьбу, которая нарезана в отливе крышки. Ее можно не снимать, но только при условии, что прокладка не повреждена. О ее нормальном состоянии свидетельствует отсутствие потеков масла.
Третьей операцией будет извлечение вала-шестерни 30 привода. Ее отсоединяют от мотора. Затем нужно снять стопорное кольцо подшипника 32. Постукивая молотком, спрессовывают масло-отражательную шайбу 31. После этого приступают к снятию подшипников 28 и вал-шестерни 30. Рекомендуется взять съемник. С его помощью лучше всего снимать подшипники 28 и шестерни 1 и 6.
Затем приступают к извлечению средней ступени. Нужно будет снять стопорные кольца, подшипники и шестерни, шпонки.
На пятом этапе выполняют снятие узла приводного колеса 6. Он состоит из следующих элементов:
- маслоотражателей;
- втулок;
- подшипников;
- шестерней.
Узел приводного колеса нужно полностью разобрать.

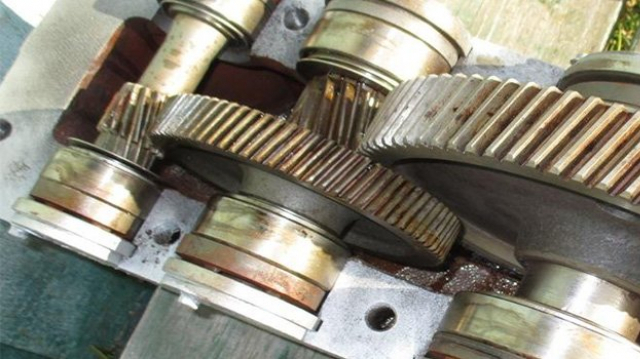

Осмотр и определение состояния элементов, сборка
Еще на этапах разборки можно определить какие детали вышли из строя и требуют замены. Но лучше осмотреть и другие элементы механизма. Внимание уделяют корпусу, крышке. В них не должно быть трещин. Зубья шестеренок должны быть целыми, не стертыми. Посадочные места подшипников не должны быть изношены. Подшипники осматривают, проверяют как они крутятся.
Изношенные детали заменяют на новые. Сборка устройства ведется в обратной последовательности. Компания НТЦ Редуктор в Украине известна как производитель надежных редукторов любой сложности. При необходимости можно заказать ремонт механизма по выгодной цене.
