Стандарт DIN 6799 для упорных шайб

Для выбора необходимой шайбы по размерным параметрам используется и классификация международного стандарта DIN 6799.

Для качественной и надежной фиксации вращающихся деталей с использованием резьбового соединения используют такие дополнительные детали как шайбы. Они выполняют различные функции и их вид подбирается еще на стадии проектирования механизма конструктором с использованием единых, в том числе международных стандартов.

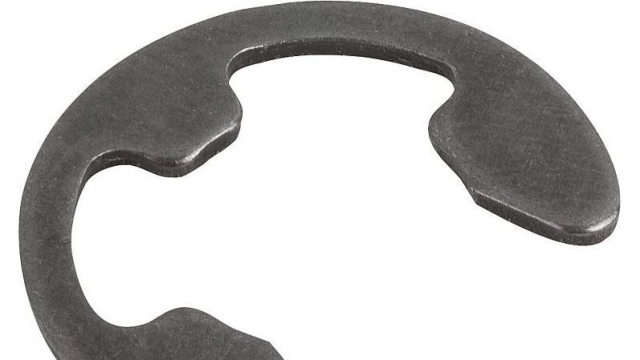

Стопорные шайбы стандарта DIN 6799 относятся к категории быстросъемных, используются для фиксации на валах и роторах деталей по заданной глубине посадки. При проведении резьбовой затяжки она «остановит» деталь с внутренней резьбой (гайку) в точно заданном конструктором месте. Изделие имеет достаточно сложную геометрическую форму (эскизные проекции представлены на сайте https://ua-snab.com.ua/stopornye-kolca-din/din-6799/ поставщика данного вида крепежа) и представляет собой:

  1. Круглую плоскую деталь с отверстием и разрывом по диаметру.
  2. Изделие, имеющее специальные элементы по внутреннему диаметру отверстия для более надежной фиксации и удобного демонтажа.

Для выбора необходимой шайбы по размерным параметрам используется и классификация международного стандарта DIN 6799. Вот какие размеры потребуется знать (снять), чтобы найти необходимое изделие в каталоге, если номенклатурное обозначение отсутствует.

Размерные параметры стопорных шайб

В связи со сложностью конфигурации, стопорные шайбы имеют свои специфические размерные параметры, которые следует учитывать при самостоятельном выборе. Толщина изделий может составлять от 0,4 до 2 мм, при этом следует учитывать наличие фаски с одной стороны изделия. Размеры в плоскости:

  • Внешний диаметры D – размеры разрыва можно не замерять, они стандартные для DIN 6799.
  • Внутренний диаметр d – замеряется по выступам граней внутренней части кольца.

Стопорные кольца данного стандарта применяются для комплектации валов с диаметром от 1 до 38 мм. В целях повышения износоустойчивости и невосприимчивости к воздействию коррозии поверхность дополнительно обрабатывается с использованием технологии никелирования или кадмирования.

Выбрать необходимый вид стопорных колец DIN 6799 по размерным параметрам можно с помощью сайта компании «УА.СНАБ», которая осуществляет поставки механического крепежа с предприятий производителей.
