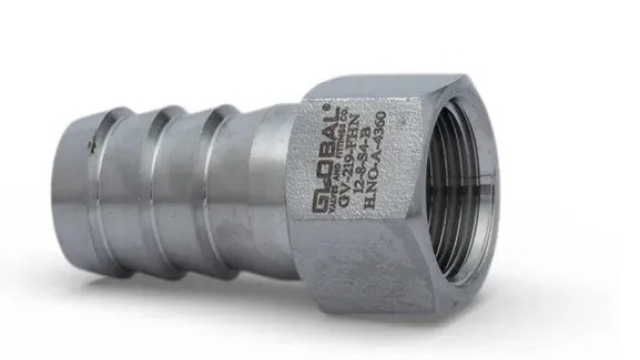

Герметичність обтискного з’єднання формується не в момент вибору каталожного фото, а під час правильної підготовки трубки, встановлення деталей і контрольованого затягування. Навіть якісний компонент не компенсує перекошений торець, невідповідну товщину стінки або помилку в системі розмірів. На https://valves-fittings.com.ua/ обтискні рішення представлені поруч з іншими типами арматури, що добре показує їхню роль: це частина повноцінного промислового вузла, а не універсальний перехідник «на всі випадки».
Перед монтажем корисно звірити конкретне виконання в категорії https://valves-fittings.com.ua/catalog/obzhimni-fitingi: у таких системах використовуються прямі з’єднувачі, редукційні переходи, кутники, трійники, прохідні варіанти, переходи на різьбу, гайки та обтискні кільця. Кожна конфігурація вирішує свою задачу, а помилка на етапі вибору часто виявляється лише тоді, коли монтажник уже намагається зібрати лінію на об’єкті.
Чому трубка визначає якість з’єднання не менше за фітинг
В обтискному вузлі трубка є активною частиною з’єднання. Кільця повинні правильно взаємодіяти з її поверхнею, а геометрія — залишатися стабільною під час затягування. Якщо трубка надто м’яка, надто тверда, має пошкодження або не відповідає вимогам виробника, поведінка вузла може відрізнятися від розрахункової.
Тому до початку робіт перевіряють не лише зовнішній діаметр. Важливі матеріал, товщина стінки, стан поверхні, овальність, якість різу й відсутність задирок. Для відповідальних систем варто користуватися трубкою, параметри якої можна підтвердити документацією, а не покладатися лише на вимір штангенциркулем.
Підготовка торця: невелика операція з великим впливом
Після різання торець повинен бути рівним, а внутрішні та зовнішні задирки — видалені без пошкодження робочої поверхні. Якщо різ виконано під кутом, трубка може сісти у корпус нерівномірно. Надмірне шліфування також небажане: воно здатне змінити геометрію або створити подряпини в зоні, де працює обтиск.
Перед складанням трубку очищають від стружки та забруднень. Особливо це важливо для газових і чистих систем, де залишки після механічної обробки можуть вплинути не тільки на ущільнення, а й на сам технологічний процес. Після очищення варто оглянути кінець трубки при хорошому освітленні — така проста перевірка часто виявляє дефекти швидше, ніж повторний монтаж після випробування.
Послідовність монтажу важливіша за силу
Типова помилка — намагатися «дотягнути сильніше», якщо є сумнів у герметичності. Обтискне з’єднання працює завдяки заданій геометрії деталей і контрольованому переміщенню гайки, а не максимальному моменту, який може прикласти монтажник. Конкретний порядок і ступінь затягування потрібно брати з інструкції виробника для відповідної серії.
- переконайтеся, що трубка вставлена до необхідного упору;
- не змішуйте деталі різних систем без підтвердженої сумісності;
- не використовуйте пошкоджені або деформовані кільця;
- дотримуйтеся рекомендованої процедури затягування;
- не виправляйте положення трубки силовим вигином біля самого фітинга;
- проводьте перевірку герметичності в режимі, передбаченому для системи.
Де виникають приховані монтажні ризики
У компактних панелях фітинг може бути підібраний правильно, але встановлений у місці, де гайку неможливо нормально обхопити інструментом. Аналогічна проблема виникає, коли сусідній клапан, стінка шафи або кріплення перекривають доступ. Через це монтаж виконують під незручним кутом, а контроль процедури стає гіршим.
Ще одна ризикова ситуація — надмірне навантаження від неправильно прокладеної трубки. Якщо її доводиться силою підтягувати до осі фітинга, у з’єднанні з’являється постійне механічне напруження. Правильніше скоригувати трасу, радіус вигину або положення кріплень, ніж використовувати гайку як засіб вирівнювання.
Метрична та дюймова трубка: схожі значення не означають однаковий розмір
Одна з найпідступніших помилок — спроба взаємозаміни близьких за величиною метричних і дюймових діаметрів. Візуально різниця може здаватися мінімальною, проте для обтискного з’єднання вона принципова. Фітинг підбирають під конкретну систему вимірювання й номінальний зовнішній діаметр трубки.
Те саме стосується різьбових переходів. NPT, BSPT, BSPP та інші стандарти мають різну геометрію. Якщо у специфікації вказано лише умовний розмір без стандарту та типу різьби, ризик помилки залишається високим. Для кожного переходу краще записувати повне позначення обох сторін.
Що перевіряти після складання
Візуальний огляд не замінює випробування, але дозволяє відсіяти очевидні проблеми. Трубка не повинна входити у фітинг під помітним кутом, гайка має бути встановлена без перекосу, а вузол — не мати слідів механічного пошкодження. Після цього застосовують передбачений процедурою контроль герметичності або випробування тиском з урахуванням вимог безпеки.
Якщо після тесту виявлено витік, важливо не переходити автоматично до додаткового затягування. Спочатку визначають причину: неправильна підготовка трубки, неповна посадка, пошкодження поверхні, невідповідний компонент чи помилка в процедурі. Такий підхід дозволяє усунути першопричину, а не маскувати її.
Монтаж як керований процес
Надійне обтискне з’єднання — результат повторюваної технології. Коли на підприємстві є однакові правила підготовки трубки, маркування, складання та контролю, якість менше залежить від особистих звичок окремого монтажника. Для серійних робіт корисно створити коротку внутрішню карту операцій із посиланням на інструкції виробника.
Такий підхід особливо цінний під час обслуговування, коли через кілька років до вузла повертається інша бригада. Чітко задокументовані розміри, серії та правила складання допомагають уникнути випадкового змішування компонентів і скорочують час на пошук сумісної заміни.
