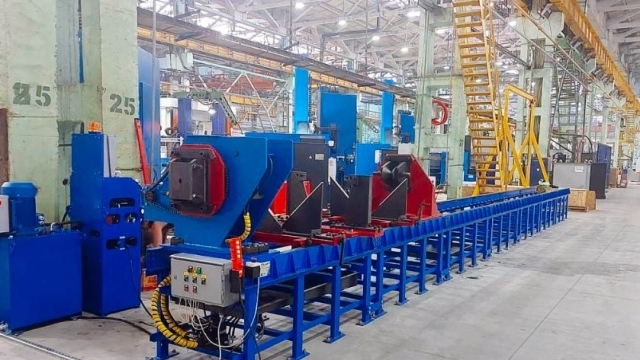

Ремонт гидравлических цилиндров требует точности, надежной фиксации деталей и применения оборудования, рассчитанного на значительные нагрузки. При работе с крупногабаритными гидроцилиндрами ручной инструмент не всегда позволяет безопасно выполнить демонтаж, замену комплектующих и последующую сборку. Для специализированных ремонтных участков используется стенд для сборки и разборки гидроцилиндров, который позволяет организовать основные операции в контролируемых условиях.
Подобное оборудование востребовано на предприятиях, где регулярно обслуживается строительная, горнодобывающая, промышленная и другая тяжелая техника. По данным производителя ИРМАШ, представленный стенд предназначен для работы с гидроцилиндрами длиной до 12 000 мм и внешним диаметром до 800 мм. Конструкция выполнена по модульному принципу, благодаря чему оборудование можно адаптировать под параметры обслуживаемых цилиндров.
Какие задачи решает стенд
При ремонте гидроцилиндр необходимо надежно зафиксировать, после чего последовательно выполнить демонтаж соединений, извлечение штока и разборку основных элементов. Стенд объединяет необходимые механизмы в единой рабочей системе и позволяет снизить физическую нагрузку на персонал.
В зависимости от комплектации оборудование может использоваться для различных операций:
- разборки и последующей сборки гидравлических цилиндров;
- фиксации корпуса и отдельных деталей во время ремонта;
- откручивания и закручивания резьбовых соединений;
- извлечения штока из корпуса гидроцилиндра;
- центрирования компонентов перед сборкой;
- проведения технического обслуживания и ремонтных работ;
- подготовки цилиндра к последующим испытаниям.
Механизмы фиксации и центрирования имеют важное значение при обслуживании крупногабаритных деталей. Они помогают удерживать элементы в заданном положении и позволяют выполнять операции с меньшим риском повреждения компонентов. Конструкция стенда также предусматривает защитные механизмы для повышения безопасности работы.
Характеристики оборудования
Выбор стенда в первую очередь определяется размерами и массой гидроцилиндров, которые планируется ремонтировать. У оборудования ИРМАШ диапазон характеристик зависит от конкретной модификации. Для представленной модели заявлена длина гидроцилиндра в разобранном состоянии от 3000 до 12 000 мм и диаметр цилиндров от 350 до 800 мм.
Существенную роль играют и силовые параметры оборудования. В зависимости от исполнения крутящий момент гайковерта при откручивании составляет от 25 000 до 80 000 Н·м, а при закручивании — от 16 500 до 53 000 Н·м. Усилие гидроцилиндра для извлечения штока составляет от 8 до 15 тс. :contentReference[oaicite:2]{index=2}
В линейке производителя существуют различные исполнения стендов. Например, каталог включает модели с возможностью испытаний гидроцилиндров после ремонта, а отдельные модификации оснащаются гидромотором. Согласно техническому каталогу, для некоторых моделей предусмотрен крутящий момент гидромотора до 6000 Н·м. :contentReference[oaicite:3]{index=3}
