Вчасно виявлена температурна аномалія на кожусі конвертера або футерівці розливного ковша здатна запобігти аварійній зупинці, яка обійдеться підприємству в сотні тисяч гривень простою.
Навіщо металургам тепловізор
У металургійному виробництві температура — один з головних параметрів, що визначає якість продукції та безпеку процесів. Виплавка сталі відбувається при 1500–1700 °C, прокатка — при 900–1200 °C, а термообробка вимагає дотримання заданих режимів з точністю до кількох градусів. Контактні методи вимірювання — термопари й термометри опору — дають інформацію лише в тій точці, де встановлений датчик. Тепловізор працює інакше: він будує повну теплову карту поверхні, показуючи розподіл температур одразу по всій площі об'єкта.
Це принципово змінює підхід до діагностики. Замість того щоб перевіряти кожну ділянку окремо, інженер бачить загальну картину й одразу виділяє проблемні зони — ті місця, де температура відхиляється від норми.
Де тепловізори застосовуються на металургійних підприємствах
Найбільш поширені сценарії використання інфрачервоної термографії на заводах чорної та кольорової металургії можна звести до кількох основних напрямків.
Контроль стану футерівки. Вогнетривка футерівка доменних печей, конвертерів, електродугових печей та розливних ковшів з часом зношується. Тоншає шар вогнетриву — зростає температура на зовнішній поверхні кожуха. Тепловізійне сканування дозволяє виявити ці ділянки задовго до прогорання і спланувати ремонт у зручний момент, а не в аварійному режимі.

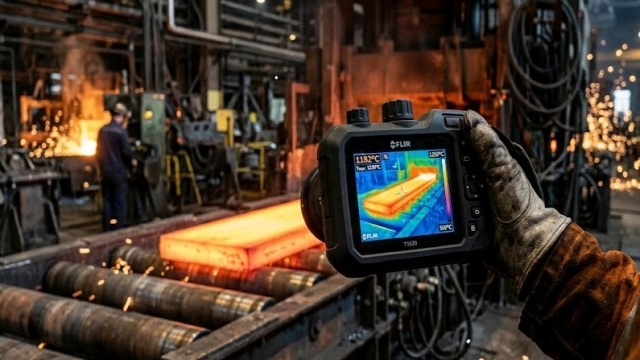

Моніторинг прокатних станів. Нерівномірний нагрів заготовки перед прокаткою призводить до дефектів геометрії — хвилястості, серповидності, різнотовщинності. Тепловізор, встановлений на виході з нагрівальної печі, фіксує температурне поле заготовки в режимі реального часу і дає сигнал оператору, якщо різниця температур між ділянками перевищує допустиму.
Обслуговування електрообладнання. Силові трансформатори, шинопроводи, комутаційні апарати на підстанціях металургійних комбінатів працюють під високим навантаженням. Перегрів контактних з'єднань — класична причина аварій. Регулярне тепловізійне обстеження електрообладнання входить до стандартної програми планово-попереджувальних ремонтів більшості великих підприємств.
Контроль готової продукції. При виробництві труб, рейок, листового прокату тепловізійний контроль допомагає виявити внутрішні дефекти — раковини, тріщини, неоднорідності структури, які проявляються як локальні температурні аномалії при охолодженні виробу.
Як обрати тепловізор для промислового застосування
Побутові та будівельні тепловізори для металургії не підходять — їхній температурний діапазон зазвичай обмежений 400–600 °C, а роздільна здатність матриці надто мала для виявлення дрібних дефектів на великих поверхнях. Для роботи в умовах металургійного виробництва потрібні прилади з такими характеристиками:
Діапазон вимірюваних температур — від –20 до 1500 °C і вище. Чутливість (NETD) — не гірше 0,05 °C. Роздільна здатність матриці — від 320×240 пікселів для оглядових робіт і від 640×480 для детальної діагностики. Ступінь захисту — мінімум IP54 для роботи в запилених цехах.
Провідні виробники промислових тепловізорів — Teledyne FLIR, Fluke, HIKMICRO. Широкий вибір обладнання для теплової візуалізації від цих та інших брендів доступний у постачальників, що спеціалізуються на контрольно-вимірювальній техніці та працюють безпосередньо з виробниками.
Окупність тепловізійної діагностики
Вартість промислового тепловізора починається від декількох тисяч доларів — сума, яка може здатися значною для невеликого підприємства. Але одна вчасно виявлена проблема з футерівкою ковша або перегрітий контакт на підстанції здатні зекономити суму, що в десятки разів перевищує вартість приладу.
За даними технічних звітів великих металургійних компаній, впровадження регулярної тепловізійної діагностики скорочує кількість позапланових зупинок обладнання на 15–25%. Для підприємства, де одна година простою коштує від 50 до 200 тисяч гривень, це дуже вагомий аргумент.
Крім прямої економії, тепловізійний контроль покращує загальну культуру технічного обслуговування. Коли інженерна служба має об'єктивні дані про стан обладнання — у вигляді термограм з прив'язкою до дати й конкретного вузла — рішення про ремонт або заміну приймаються на основі фактів, а не інтуїції.
Перспективи розвитку
Сучасний тренд — інтеграція тепловізійних камер із системами автоматичного аналізу зображень. Програмне забезпечення порівнює поточну термограму з еталонною і автоматично генерує сповіщення при виявленні відхилень. Такі системи вже працюють на найбільших комбінатах Європи та Азії. Для українських підприємств, що проходять модернізацію, це наступний логічний крок після впровадження базового тепловізійного контролю.
