В современном машиностроении и промышленности существует множество деталей, которые остаются незаметными, но без них невозможна работа ни одного механизма. Одними из таких элементов являются бронзовые втулки. Эти простые на первый взгляд изделия выполняют важную задачу в узлах трения, обеспечивая долговечность, надежность и устойчивость работы дорогостоящего оборудования.
В этой статье мы подробно расскажем, что представляют собой бронзовые втулки, какие виды бронзы используются для их производства, где они применяются и на что обратить внимание при выборе.
Что такое бронзовая втулка

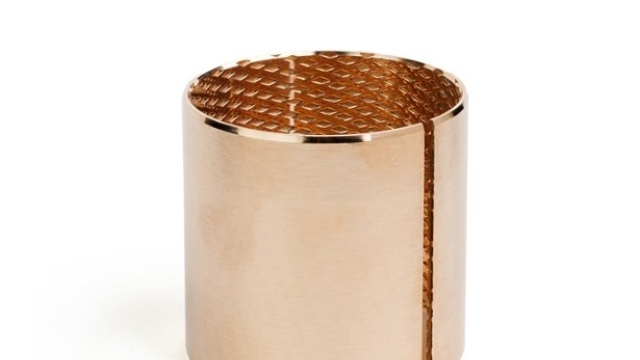

Бронзовая втулка — это изделие в форме полого цилиндра, которое используют в качестве подшипника скольжения или направляющей детали. Ее основное назначение — принимать и распределять нагрузки, направленные по радиусу и вдоль оси, а также снижать трение между подвижными частями.
В отличие от подшипников качения с шариками или роликами, втулки работают по принципу скольжения. В соединении вала и втулки трение возникает между их поверхностями, и именно от материала втулки зависит, как долго прослужит этот узел. Бронза в данном случае является одним из лучших материалов благодаря своим особым свойствам.
Почему выбирают бронзу
Выбор бронзы для изготовления втулок объясняется рядом ее достоинств перед сталью, чугуном или пластиками:
-
Стойкость к трению. Бронза имеет низкое сопротивление скольжению в паре со стальным валом. Она хорошо прирабатывается, что снижает риск появления задиров и схватывания металлов.
-
Сопротивление коррозии. В отличие от стали, бронза не ржавеет. Она устойчива к действию влаги, агрессивных сред и масел, поэтому подходит для насосов и оборудования в пищевой промышленности.
-
Теплопроводность. Бронза хорошо отводит тепло от места трения, не давая узлу перегреваться и предохраняя вал от повреждений.
-
Механическая прочность. Материал выдерживает большие нагрузки и толчки, сохраняя форму детали.
Основные виды бронзы для втулок
По составу бронзу делят на оловянную и безоловянную. Выбор подходящего вида зависит от того, в каких условиях будет работать деталь.
-
БрО5Ц5С5. Это оловянно-цинково-свинцовистая бронза, самая распространенная и универсальная. Она обладает хорошими свойствами для работы в условиях трения, применяется в узлах с небольшими и средними нагрузками. Хорошо работает при умеренных скоростях вращения.
-
БрО10Ф1. Высокооловянная бронза с добавлением фосфора. Отличается повышенной твердостью и стойкостью к износу. Применяется в ответственных узлах, работающих при больших нагрузках и высоких скоростях, например, в прокатных станах или тяжелых редукторах.
-
БрА9Ж3Л. Безоловянная бронза, в составе которой алюминий и железо. Она заметно дешевле оловянных сплавов, но при этом обладает высокой прочностью и устойчивостью к истиранию. Используется для тихоходных, но сильно нагруженных механизмов.
-
БрАЖН10-4-4. Высокопрочная бронза с алюминием и никелем. Применяется при очень высоких нагрузках, ударных воздействиях и в среде с абразивными частицами.
Где применяют бронзовые втулки
Благодаря своим качествам бронзовые втулки используют во многих отраслях промышленности:
-
Автомобилестроение и транспорт. Это втулки подвески, шкворней, детали рулевого управления, а также втулки в коробках передач и раздаточных коробках.
-
Тяжелое машиностроение. Опорные втулки экскаваторов, бульдозеров, кранов. Узлы поворота, шарниры стрел, гидравлические цилиндры.
-
Судостроение и портовое оборудование. Подшипники для гребных валов, втулки рулевых машин, механизмы палубных кранов. Здесь важна стойкость к соленой воде.
-
Металлургия. Втулки прокатных станов, рольгангов, ножниц для резки металла, где требуются высокая температура и большие нагрузки.
-
Пищевое и химическое оборудование. Опоры валов в насосах и смесителях, где важны чистота и стойкость к коррозии.
Как выбрать качественную бронзовую втулку
Выбор подходящей втулки требует инженерного подхода, но есть несколько общих правил, которые помогут не ошибиться при покупке.
1. Материал
Нужно убедиться, что вид бронзы подходит для условий работы. Не стоит пытаться сэкономить и заменить дорогую БрО10Ф1 на более дешевую БрО5Ц5С5, если это не допускают расчеты нагрузки. При покупке желательно попросить документ о качестве или результат химического анализа.
2. Способ изготовления
-
Центробежное литье. Самый распространенный способ получения втулок. Он дает плотную структуру металла без пустот и высокую износостойкость рабочей поверхности.
-
Литье в неподвижные формы. Применяется для крупных или фланцевых втулок.
-
Обработка из прутка на станке. Используется для мелких партий или отдельных деталей при ремонте.
3. Размеры и точность
Качественная втулка должна быть изготовлена с соблюдением необходимых допусков. Стоит обратить внимание на:
-
наружный диаметр, от которого зависит плотность посадки в корпус;
-
внутренний диаметр, обеспечивающий зазор для смазки и вращения вала;
-
чистоту обработки поверхности, так как она влияет на трение.
4. Наличие канавок для смазки и фасок
Для нормальной работы узлов трения часто нужны канавки на внутренней поверхности, куда поступает смазка, а также фаски для удобства сборки. Их наличие стоит уточнить у изготовителя.
Установка и уход
Даже качественная бронзовая втулка быстро выйдет из строя, если нарушить правила установки:
-
Запрессовывать деталь нужно с помощью оправок, чтобы не допустить перекоса.
-
Перед установкой желательно слегка смазать наружную поверхность втулки и посадочное место.
-
Во время работы важно вовремя и в нужном количестве подавать смазку в место трения.
Бронзовые втулки — это проверенное и надежное решение для узлов трения скольжения. Хотя появляются новые материалы и технологии, бронза остается одним из лучших вариантов по соотношению цены, прочности и удобства ремонта.
При выборе втулок для ремонта или нового оборудования лучше обращаться к проверенным поставщикам, которые могут подтвердить соответствие сплава заявленному виду. Правильно подобранная и хорошо изготовленная бронзовая втулка способна прослужить долгие годы, обеспечивая бесперебойную работу механизма.
