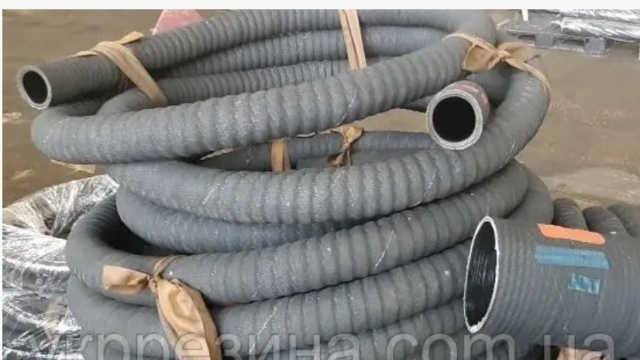

Гумові напірно-всмоктувальні рукави складаються з внутрішнього шару гуми з металевою спіраллю та текстильного каркаса поверх, покриті гумовим зовнішнім шаром. Застосовуються для всмоктування і нагнітання різних рідин, палив, мастил на нафтовій основі та газів. Регламентуються ГОСТ 5398-76.
Класи та основні параметри гумових напірно-всмоктувальних рукавів
Критерії згідно з гост за якими визначається якість гумових напірно-всмоктувальних рукавів.
За призначенням рукави поділяються на класи.
- Б - бензин, дизпаливо, олії (бувають у двох виконаннях: Б - звичайному і Б (А) - антистатичному).
- В – вода (технічна).
- Г – повітря, вуглекислий газ, азот, інертні гази.
- КШ – слабкі розчини неорганічних кислот та лугів.
- П – харчові речовини.
Рукави гумові всіх класів поділяються на групи:
1. Всмоктувальні.
2. Напірно-всмоктувальні.
Як визначити якість напірно-всмоктувального рукава з гуми
Рукави всіх класів (крім Г) групи 2 повинні мати не менше ніж триразовий запас міцності (3Р) при розриві гідравлічним тиском.
Для випробування відбирають рукави завдовжки не менше 2 м. Один кінець приєднують до джерела та наповнюють водою до видалення повітря. Другий кінець глушать, поступово підвищуючи тиск. Витримують 10 хвилин. На шлангу не повинно бути розривів, просочування у вигляді роси та здуття.
Гумові рукави класу Г повинні мати щонайменше п'ятикратний запас міцності (5Р).
Для випробування один кінець рукава приєднують до балона з газом (повітря, азот), з іншого глушать і поступово підвищують тиск. Набравши потрібне, витримують 5 хв. На останніх 3 хвилинах на манометрі не повинно відзначатись падіння.
Зовнішній вигляд кожного рукава перевіряють оглядом, при цьому видиму внутрішню поверхню перевіряють на світло. Шари мають бути однорідними за структурою, без тріщин, порожнеч і пористості. Поверхня внутрішнього шару не мати складок, бульбашок, раковин. На зовнішній поверхні недопустимі складки завдовжки понад 100 мм. Складок довжиною до 100 мм має бути не більше ніж 2 шт. на 1 м шланга.
Дріт для спіралі рукавів регламентується ГОСТ 2246 (марка СВ-08), ГОСТ 3282 (термічно необроблена світла) або ГОСТ 9389 (клас П), а тканини для рукавів - ГОСТ 9857.
