Калибровочные пластины и вибродиагностика: как добиться точности

Современные промышленные предприятия всё чаще сталкиваются с необходимостью высокоточной настройки и обслуживания оборудования, особенно в условиях непрерывных производственных циклов. Вибрации, возникающие при работе насосов, компрессоров, вентиляторов, электродвигателей и редукторов, не только ухудшают техническое состояние механизмов, но и приводят к росту затрат на ремонт, простои и снижение срока службы оборудования.

Одним из ключевых способов управления вибрационными характеристиками является вибродиагностика, позволяющая выявить источник вибрации до наступления критического отказа. При этом важно не только диагностировать проблему, но и правильно её устранить. Часто основная причина вибрации — механическая несоосность валов и некачественная юстировка агрегатов. И здесь важную роль играют калибровочные (прецизионные) пластины, которые обеспечивают точность установки оборудования на опорные поверхности.

В этой статье рассмотрим,

Влияние несоосности на вибрацию

Несоосность — одна из самых распространенных и опасных причин вибрации в промышленном оборудовании. Это состояние, при котором оси вращения двух соединенных валов не совпадают по линии. Несоосность может быть:

• Параллельной (угловой) — валы находятся под углом друг к другу;

• Осевая (эксцентрической) — смещение одной оси относительно другой;

• Комбинированной — сочетание углового и параллельного отклонения.

Даже минимальное отклонение в десятые доли миллиметра способно вызывать:

• Резкий рост вибрации;

• Повышенный износ подшипников;

• Разрушение муфт;

• Повышенное энергопотребление;

• Перегрев и поломку уплотнений.

Пример: на одном из цементных заводов неправильно центрованный редуктор вызывал вибрации до 10 мм/с, что превышало допустимые значения в 3 раза. После корректной юстировки с применением калибровочных пластин и повторной вибродиагностики уровень вибраций снизился до 2,3 мм/с.

Таким образом, качественная юстировка — ключ к стабильной работе оборудования, а основной инструмент в этом процессе — точно подобранные прокладки между станиной и опорой.

Роль прецизионных прокладок

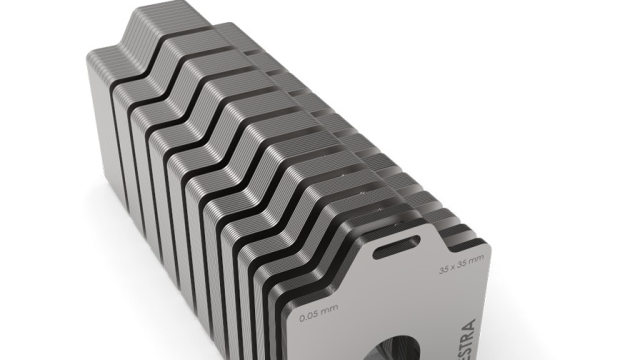

Прецизионные калибровочные пластины играют важнейшую роль в обеспечении правильной установки оборудования. Эти элементы используются для точной регулировки высоты агрегатов и устранения перекосов между соединяемыми частями.

Главные особенности пластин:

• Высокая точность по толщине — до ±0,01 мм;

• Широкий диапазон размеров и форм;

• Материал — нержавеющая сталь AISI 304/316, устойчивая к нагрузкам и коррозии;

• U-образные вырезы, облегчающие монтаж без полного демонтажа болтов.

Применение таких пластин позволяет не только устранить вибрацию, но и обеспечить:

• Более точную центровку валов;

• Равномерное распределение нагрузки по опорам;

• Повышение срока службы подшипников и муфт;

• Снижение затрат на сервисное обслуживание.

Для реализации точной юстировки оборудования, например при замене насоса или компрессора, надежно использовать калиброванные пластины можно, обратившись в компанию MUESTRA. Этот поставщик предлагает готовые наборы и индивидуальные решения с гарантированной точностью и отличной геометрией. Продукция сертифицирована и полностью соответствует требованиям промышленных стандартов.

Как избежать перекосов при центровке

Перекос оборудования на опорной поверхности — одна из главных причин возникновения несоосности. Он может быть вызван дефектами фундамента, неровностью монтажной площадки, неправильной затяжкой анкерных болтов или отсутствием прецизионных прокладок.

Чтобы избежать перекосов, необходимо соблюдать несколько ключевых правил:

1. Оценка базовой поверхности
   До начала монтажа проводится проверка горизонтальности и ровности фундамента с помощью нивелира или лазерного уровня.

2. Пошаговая установка пластин
   Калибровочные пластины укладываются в зоне каждой анкерной точки. При необходимости корректировки высоты применяются пластины различной толщины — например, 0,3 мм + 0,5 мм + 1 мм.

3. Контроль равномерности при затяжке
   Болты затягиваются крест-накрест, с промежуточной проверкой уровня.

4. Использование точных измерительных приборов
   Положение агрегатов проверяется с помощью индикаторов часового типа, щупов, лазерных уровней.

5. Повторная вибродиагностика
   После установки и запуска выполняется контрольная диагностика — при необходимости юстировка дорабатывается.

Практика показывает: соблюдение этих правил в сочетании с качественными пластинами гарантирует минимальный уровень вибрации и стабильную работу оборудования в течение нескольких лет без вмешательства.

Совмещение с лазерными центровочными системами

Лазерные системы центровки валов (например, PRÜFTECHNIK ROTALIGN, OPTALIGN) стали стандартом в промышленной диагностике. Они позволяют точно измерять отклонения между осями оборудования и автоматически рассчитывают необходимую коррекцию по каждой опоре.

Калибровочные пластины становятся незаменимым элементом в этом процессе:

• После замеров лазерной системой программа выдает точные значения, на сколько миллиметров нужно изменить высоту каждой точки крепления.

• На основе этих данных подбирается комбинация пластин (например, 1 мм + 0,3 мм + 0,05 мм) под каждую опору.

• Повторная проверка лазером подтверждает точность центровки после коррекции.

Преимущества такого совмещения:

• Исключается человеческий фактор;

• Существенно снижается время юстировки (до 40–60%);

• Повышается точность настройки;

• Уменьшается потребность в последующей корректировке.

На практике совмещение лазерной центровки и применения пластин особенно эффективно на объектах с высокой скоростью вращения оборудования — например, компрессорных станциях, насосных установках и турбогенераторах.
