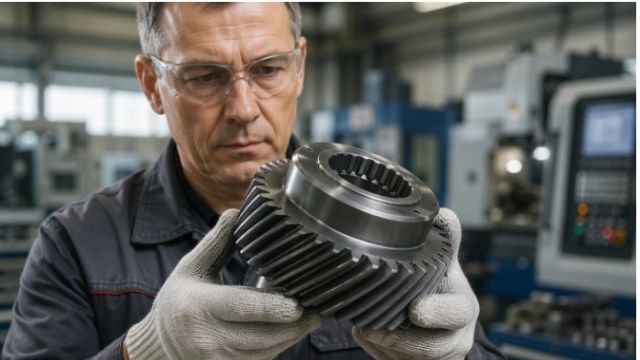

Изготовление шестерен относится к числу наиболее сложным и технологически насыщенным направлениям современной металлообработки. От качества зубчатых передач напрямую зависит работа редукторов, трансмиссий, гидравлических приводов, промышленного оборудования, карьерной техники, станков, конвейерных систем и тяжелых машин.
Даже незначительные отклонения в геометрии зуба способны привести к серьезным последствиям:
- повышенной вибрации;
- ускоренному износу;
- перегреву механизмов;
- разрушению подшипников;
- увеличению шума;
- выходу из строя редукторов.
Именно поэтому современное производство шестерен требует не просто наличия оборудования, а комплексного инженерного подхода, где важна каждая стадия — от подготовки заготовки до финального контроля качества.
Сегодня рынок предъявляет к зубчатым передачам значительно более высокие требования, чем еще 10–15 лет назад. Производители спецтехники и промышленного оборудования ожидают:
- высокой точности изготовления;
- минимального уровня шума;
- стабильной работы под нагрузкой;
- устойчивости к ударным режимам;
- длительного ресурса эксплуатации;
- минимального износа рабочих поверхностей.
Достичь таких показателей без современного оснащения практически невозможно.
Почему производство шестерен считается одним из самых сложных направлений механообработки
В отличие от многих других деталей, шестерня работает в условиях постоянного контакта и циклических нагрузок. При вращении зубья непрерывно взаимодействуют друг с другом, передавая усилие и крутящий момент.
При этом огромное значение имеют:
- точность профиля зуба;
- качество поверхности;
- правильная термообработка;
- точность центровки;
- отсутствие микродеформаций;
- стабильность размеров после нагрузки.
Даже минимальная ошибка способна вызвать неравномерное распределение нагрузки, что в дальнейшем приводит к ускоренному разрушению всей передачи.
Особенно критично это для:
- гидравлических насосов;
- редукторов экскаваторов;
- приводов промышленного оборудования;
- карьерной техники;
- высокоскоростных станков;
- тяжелых трансмиссий.
По этой причине производство шестерен относится к категории высокоточного машиностроения.
Основные этапы современного производства шестерен
Многие ошибочно считают, что изготовление шестерни сводится исключительно к нарезке зубьев. На практике процесс значительно сложнее и включает целый комплекс технологических операций.
Каждый этап влияет на конечный результат, а ошибки на ранних стадиях могут сделать невозможным достижение требуемой точности.
Полный производственный цикл обычно включает:
- подготовку металлической заготовки;
- токарную обработку;
- фрезерование;
- зубонарезку;
- термообработку;
- шлифовку;
- контроль геометрии;
- финишную доводку.
При изготовлении высокоточных передач количество промежуточных операций может быть еще больше.
Подготовка заготовки и выбор материала
Основа качества любой шестерни начинается еще до механической обработки — с правильного выбора металла.
Для производства зубчатых передач чаще всего используются:
- легированные стали;
- цементируемые сплавы;
- конструкционные стали повышенной прочности;
- хромомолибденовые марки;
- никелевые сплавы.
Выбор зависит от:
- предполагаемой нагрузки;
- скорости вращения;
- условий эксплуатации;
- температурных режимов;
- типа механизма.
Например, для тяжелой карьерной техники используются материалы с высокой ударной вязкостью, а для высокоскоростных редукторов — стали с повышенной стабильностью геометрии после термообработки.
Пример распространенных материалов для производства шестерен
|
Марка стали |
Основное применение |
Особенности |
|
20ХН3А |
Тяжелые редукторы |
Высокая прочность после цементации |
|
18ХГТ |
Шестерни спецтехники |
Хорошая износостойкость |
|
40Х |
Средненагруженные передачи |
Универсальный вариант |
|
38ХМЮА |
Высокоточные передачи |
Высокая стабильность размеров |
|
20Х2Н4А |
Авиационные и тяжелые механизмы |
Максимальная прочность |
Токарная обработка: фундамент точной геометрии
На токарном этапе формируется базовая геометрия будущей детали. Именно здесь создаются:
- посадочные поверхности;
- центральные отверстия;
- базовые диаметры;
- опорные плоскости.
Если токарная обработка выполнена с отклонениями, это автоматически приводит к проблемам на следующих этапах.
Современные предприятия используют:
- токарные станки с ЧПУ;
- многоосевые центры;
- автоматизированные линии обработки;
- роботизированную подачу заготовок.
ЧПУ-оборудование особенно важно для серийного производства, поскольку обеспечивает повторяемость параметров и минимизирует человеческий фактор.
Зубонарезное оборудование — ключевой элемент производства
Именно на этом этапе формируется рабочий профиль зуба, от которого зависит вся дальнейшая работа передачи.
Современные предприятия используют несколько типов оборудования:
- зубофрезерные станки;
- зубодолбежные комплексы;
- зубострогальные установки;
- зубошлифовальные системы;
- CNC-центры высокой точности.
Разные технологии применяются для различных типов передач:
- цилиндрических;
- конических;
- червячных;
- внутренних зубчатых венцов;
- планетарных механизмов.
Сравнение основных методов зубонарезки
|
Метод |
Преимущества |
Недостатки |
|
Зубофрезерование |
Высокая производительность |
Ограничения по сложной геометрии |
|
Зубодолбление |
Универсальность |
Более низкая скорость |
|
Зубошлифовка |
Максимальная точность |
Высокая стоимость |
|
Протягивание |
Отлично для серийного производства |
Дорогостоящий инструмент |
Важность термообработки
После механической обработки металл еще не обладает достаточной износостойкостью. Без термообработки шестерня быстро потеряет рабочую геометрию.
Именно поэтому современные производства обязательно используют:
- цементацию;
- азотирование;
- закалку ТВЧ;
- объемную закалку;
- отпуск металла.
Основная задача термообработки — добиться сочетания:
- высокой твердости поверхности;
- прочности сердцевины;
- устойчивости к ударам;
- сопротивления истиранию.
Например, для тяжелой спецтехники твердость поверхности зубьев может достигать 58–62 HRC.
Зачем необходима финишная шлифовка
После закалки металл может частично деформироваться. Даже микроскопические изменения геометрии способны негативно повлиять на качество зацепления.
Поэтому финишная шлифовка позволяет:
- убрать микронные отклонения;
- снизить шероховатость;
- улучшить контакт зубьев;
- уменьшить шум редуктора;
- повысить КПД передачи.
Особенно важна эта операция для:
- импортной спецтехники;
- гидравлических систем;
- высокоскоростных механизмов;
- промышленной автоматизации.
Контроль качества как обязательная часть производства
Современное производство шестерен невозможно без многоуровневого контроля.
Сегодня недостаточно просто проверить диаметр детали. Контролируются:
- профиль зуба;
- шаг зубьев;
- биение;
- шероховатость;
- твердость металла;
- точность посадок;
- геометрическая стабильность.
Для этого используются:
- координатно-измерительные машины;
- 3D-сканеры;
- профилометры;
- твердомеры;
- оптические системы контроля;
- измерительные комплексы CNC.
Что чаще всего становится причиной брака шестерен
|
Причина |
Последствия |
|
Ошибка термообработки |
Трещины и деформация |
|
Неправильная шлифовка |
Повышенный шум |
|
Нарушение геометрии зуба |
Быстрый износ |
|
Некачественный металл |
Разрушение передачи |
|
Ошибки центровки |
Вибрации и перегрев |
Рост спроса на изготовление шестерен под заказ
Сегодня огромное количество техники продолжает работать несмотря на то, что оригинальные запчасти уже сняты с производства.
Особенно это касается:
- старой европейской спецтехники;
- японских экскаваторов;
- промышленного оборудования прошлых поколений;
- редких редукторов;
- нестандартных механизмов.
Поэтому все более востребованными становятся:
- изготовление шестерен по образцу;
- реверс-инжиниринг;
- восстановление зубчатых передач;
- индивидуальное проектирование деталей.
Экономическая эффективность современного производства шестерен
Несмотря на высокую стоимость оборудования, данное направление остается крайне перспективным.
Это связано с:
- постоянным спросом;
- дефицитом качественных производителей;
- развитием рынка спецтехники;
- ростом промышленного сектора;
- необходимостью ремонта оборудования;
- импортозамещением.
Особенно востребованы предприятия, которые способны обеспечить:
- полный цикл производства;
- высокую точность;
- быстрые сроки;
- контроль качества;
- изготовление сложных деталей под заказ.
Как видим, современное производство шестерен — это высокотехнологичное направление, требующее комплексного инженерного подхода. Для выпуска качественных зубчатых передач недостаточно приобрести несколько станков. Необходима полноценная производственная система.
И именно сочетание технологий, инженерной компетенции и современного оснащения позволяет производить надежные шестерни для спецтехники, промышленного оборудования и высоконагруженных механизмов, обеспечивая долгосрочную конкурентоспособность предприятия на рынке.
